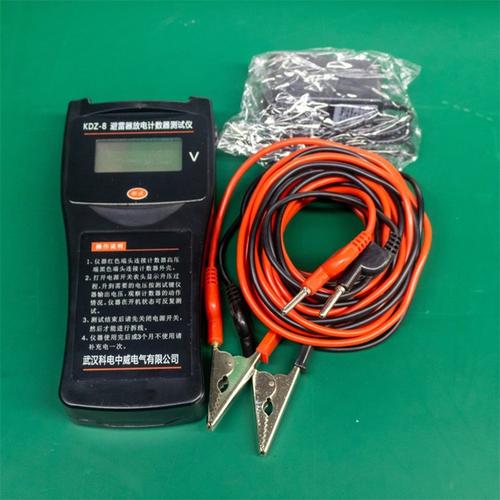

在电力系统中，避雷器是保护变电站和输电线路免受雷电过电压及操作过电压损坏的关键设备。而避雷器放电计数器（又称雷击计数器）则用于记录避雷器动作的次数，是运维人员判断避雷器是否正常动作、评估线路雷电活动强度的重要依据。计数器本身长期暴露在户外，可能因老化、受潮或机械故障导致动作失灵。因此，定期对计数器进行校验，确保其准确记录，成为电力检修工作中的必要环节。手提式避雷器放电计数器测试仪（或称雷击计数器校验仪）便是为此而设计的专用便携工具。

一、计数器的作用与校验必要性

避雷器放电计数器串联在避雷器接地回路中，当避雷器动作时，流过计数器的冲击电流使其指示数值加1。运维人员通过读取计数器的变化，可以判断避雷器是否经历过雷击或操作过电压。如果计数器不能可靠动作，则可能造成漏记或误记，影响对设备状态的判断。例如，计数器密封不良导致内部进水，可能使计数机构卡涩；或者非线性电阻片老化，导致灵敏度下降。因此，DL/T 596《电力设备预防性试验规程》等标准要求定期对计数器进行动作特性校验。

传统的校验方法需要拆卸计数器，使用笨重的实验室设备进行模拟冲击，工作量大且效率低。手提式测试仪的出现解决了这一难题，它可以在不拆卸计数器的情况下，现场输出标准的冲击电流，模拟雷击或操作波，验证计数器的动作情况和计数准确性。

二、测试仪的工作原理与关键技术

手提式避雷器放电计数器测试仪本质上是一个便携式冲击电流发生器。其核心电路通常包括直流高压产生模块、储能电容、放电开关和控制电路。工作原理如下：设备内部将电池直流电压升至数百伏至数千伏，为储能电容充电。当触发信号到来时，开关元件（如可控硅或火花间隙）导通，电容通过放电回路向计数器放电，产生一个标准的8/20μs或4/10μs模拟雷电流波形，幅值通常可调（例如从100A到10kA）。计数器感知到该电流后应正确动作一次。测试仪可连续输出多个脉冲，通过比较计数器前后的读数差来判断其性能。

关键技术点包括：

1. 输出波形一致性：需符合标准规定的冲击波形，保证与真实雷电流相近。
2. 幅值可调且稳定：可针对不同电压等级和类型的计数器选择测试电流，避免损坏计数器。
3. 便携性与安全性：采用锂电池供电，体积小、重量轻，具备高压警示和放电保护功能。
4. 智能判读：部分高端型号具备自动计数对比功能，可显示计数器动作次数，减少人工读数误差。

三、主要功能与性能特点

一台典型的计数器测试仪通常具备以下功能：

• 单次冲击输出：手动触发单个脉冲，用于逐次校验。
• 连续冲击输出：以一定频率连续输出多个脉冲（比如每秒1次），模拟多次雷击，提高测试效率。
• 计数校验：记录输出脉冲数量，并与计数器实际增加数值比对，判断计数器是否丢失脉冲或误动作。
• 电流监测：通过内置传感器显示输出电流峰值，确保在计数器允许范围内。
• 极性切换：可输出正极性或负极性冲击，适应不同接线方式。
• 低电量指示与自动关机：延长电池寿命，保障现场使用。

其性能指标一般包括：输出电压范围（如0~2kV或更高）、输出电流范围（100A~10kA）、放电间隔、储能能量、电池续航等。常用机型重量在1~3kg左右，便于携带至杆塔或变电站现场。

四、现场使用注意事项

使用手提式测试仪时，应严格遵守安全规程：

1. 测试前必须确认避雷器已与电网可靠隔离，并充分放电、接地。
2. 正确连接测试线：通常将测试仪输出端接计数器的一端，另一端接地，注意极性应与现场一致。
3. 根据计数器铭牌选择合适电流幅值，避免过高电流损坏计数器内部元件。一般由小到大逐步增加。
4. 观察计数器动作情况时，人要远离计数器，防止意外放电。
5. 测试结束后，对测试仪进行放电，再拆除接线。
6. 若计数器不动作，应检查接线和计数器本身故障，需拆下进一步检修。

五、选型指南

市场上此类仪器品牌和型号众多，选型时可从以下方面考虑：

• 输出参数：最大输出电流和电压是否满足所辖避雷器计数器的需求。对于220kV及以上系统，计数器动作电流可能较大。
• 波形标准：是否符合GB/T 17626.5或IEC 61000-4-5等标准。
• 功能需求：是否需要自动对比、数据存储、无线传输等智能功能。
• 便携性与供电：电池类型和续航时间直接影响现场效率。
• 安全认证：应具备权威机构检测报告，确保绝缘和电磁兼容性能。
• 操作界面：中文菜单和直观的按键设计有助于快速掌握。

推荐优先选择具备自动计数和自检功能的型号，以降低人为误差。注意厂家的售后服务和技术支持，因为冲击电流发生器的校准需专业设备。

六、与其他校验设备的比较

相较于传统的计数器校验装置（如体积较大的冲击电流发生器），手提式测试仪具有明显优势：体积小、重量轻、操作简便，可直接由单人携带至现场。而与传统万用表等简单工具相比，它能够输出真实的冲击电流，校验结果更可靠。部分测试仪还可兼作避雷器泄漏电流测试等辅助功能，但需注意功能扩展是否影响核心性能。

七、

手提式避雷器放电计数器测试仪（雷击计数器校验仪）是保障避雷器计数器准确运行的有效工具。通过定期现场校验，可以及时发现计数器拒动、误动等隐患，确保雷电活动记录的真实性，为电力系统防雷保护提供科学数据。随着智能电网的发展，这类仪器正朝着更轻便、更智能、更安全的方向演进，成为变电检修和线路运维人员的必备装备。选择合适的测试仪并正确使用，将大幅提升避雷器运维水平，保障电网安全稳定运行。
